Multischalter für DVB- und IPTV-Kopfstellen, 9×32
BMS-0932 / BMS-0932K
Multischalter für DVB- und IPTV-Kopfstellen, 9×32
Bestellanleitung:
2 Versionen verfügbar:
BLANKOM BMS-0932
- 2 Satelliten (8 SAT-ZF) Eingang
- Terrestrischer HF-Eingang
- 32 Benutzer (Tuner) Ausgang
- nicht kaskadierbar
BLANKOM BMS-0932K
- 2 Satelliten (8 SAT-ZF) Eingang
- Terrestrischer HF-Eingang
- 32 Benutzer (Tuner) Ausgang
- 9 Kaskadenausgang
Kopfstellen-Multischalter, 8 Sat-ZF + RF ein, 32 Teilnehmer aus
BLANKOM Multischalter ist optimiert für den Einsatz in Kopfstellen. 8 in/32 out+RF kaskadierbare und nicht kaskadierbare Multischalter zur Verteilung von Satellitensignalen von 2 Satellitenpositionen (8 Polaritäten) an 32 Teilnehmer. Redundante Stromversorgung, ausgelegt für den Heavy-Duty-Einsatz, in einem 19″ 2 HE Rack-Gehäuse.
- 8 SAT-ZF-Eingang, 1 terrestrischer Eingang, 32 Receiver-Ausgang
- Aktiver terrestrischer Eingang (passiv optional erhältlich)
- 9 Kaskadendurchsatz (nur Modell BMS-0932K)
- 19″ 2HE Rackeinbaugehäuse
- Duale (redundante) Stromversorgung
- Bis zu 8 kaskadierte Multischalter möglich
- Energieeffizient
- LNB-Versorgung EIN/AUS wählbar
- LNB Versorgung 13-18V, 13V-18V+22KHz = QUAD LNB kompatibel
- DiSEqC 1.0-Unterstützung
- 950–2150 MHz und 47–870 MHz verlustfreies scharfes Filterdesign
- Stammverlust im Durchschnitt weniger als 2dB
- Hohe Isolation zwischen den Ausgängen
- Ausgangsportschutz bis 100 Volt
- LED-Anzeigen für jeden Ausgang
- Leistungsstarke isolierte industrielle Stromversorgungen
- Professionelles HF-Design für DVB IPTV und digitale Kopfstellen
- Professionelle Qualität, bahnbrechender Preis
Kaskadierbarer Kopfstellen-Multischalter der BMS-Serie mit redundanter Doppelstromversorgung in einem 19-Zoll-Rack-Gehäuse.
Kaskadierbarer Kopfstellen-Multischalter der BMS-Serie mit redundanter Doppelstromversorgung in einem 19-Zoll-Rack-Gehäuse.
Funktion
Vollständig kaskadierbare Multischalterfamilie mit hervorragender HF-Leistung.
Optimiert für den 7/24-Einsatz in Kopfstellen. 19″-Einschubgehäuse. Redundante Stromversorgung mit permanentem Lastausgleich.
Der aktive terrestrische Eingang ermöglicht die UWB (Ultra Wide Band)-Verteilung von DVB-C/C2- und DVB-T/T2-Signalen zusammen mit SAT-IF.
Anwendung
Multischalter optimiert für den Einsatz in DVB- und IPTV-Kopfstellen.
Kann Kopfstellengeräte mit SAT-ZF-Signalen verschiedener Satelliten speisen oder Satellitenreceiver von Haushalten direkt mit kombinierten ZF+HF-Signalen speisen.
Vorder- und Rückseite
Anwendungsbeispiel:

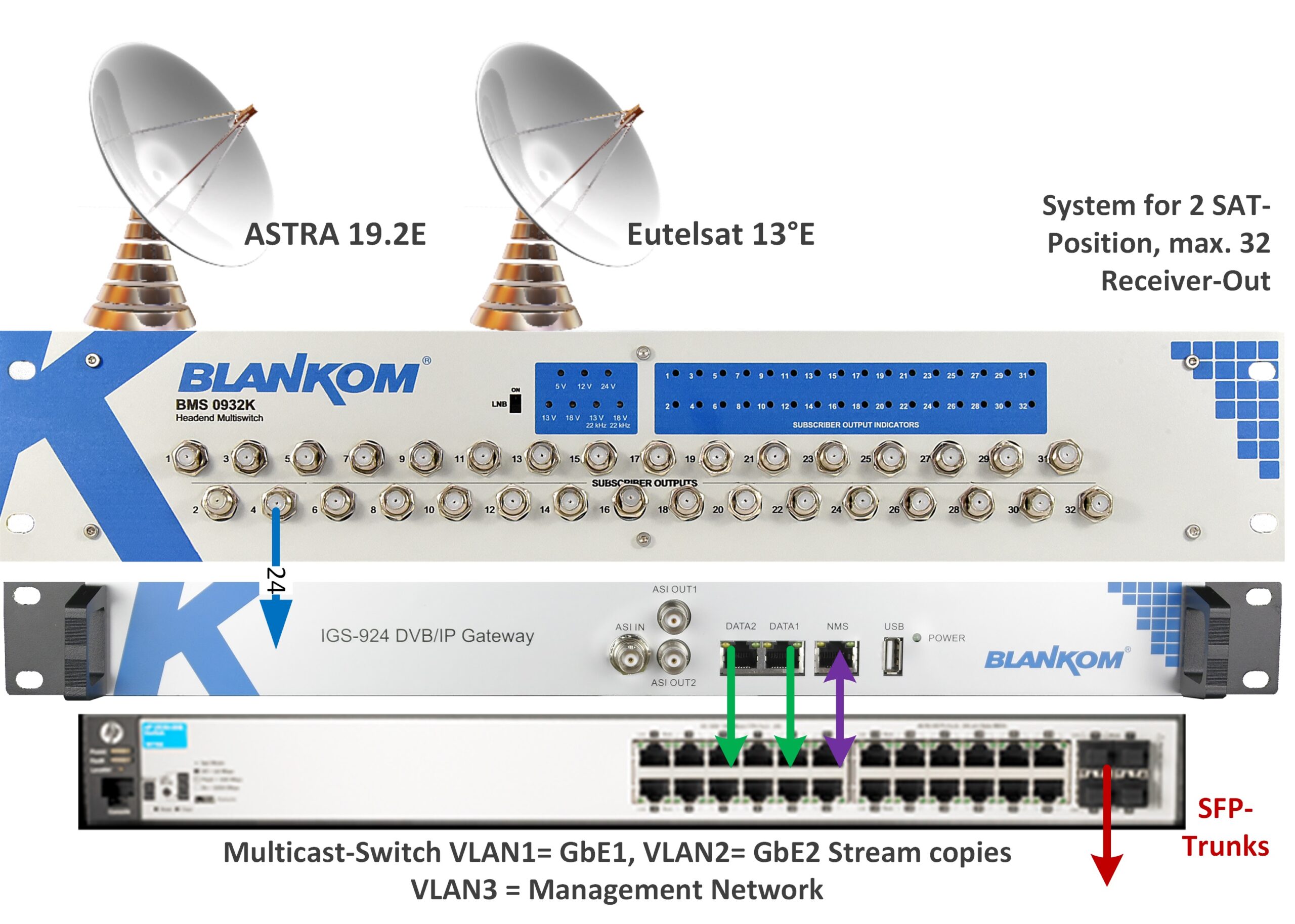

IPTV Kopfstelle mit BLANKOM Multischalter
Kapazität: Alle TV-Kanäle von 24 Transpondern in 2 Satelliten und von lokaler DVB-T/T2-Antenne
Ausrüstungsliste:
- 1 Stück BLANKOM BMS-0932 Kopfstellen-Multischalter
- 1 Stück BLANKOM IGS-924 DVB/IP Gateway
Anwendungsbeispiel:

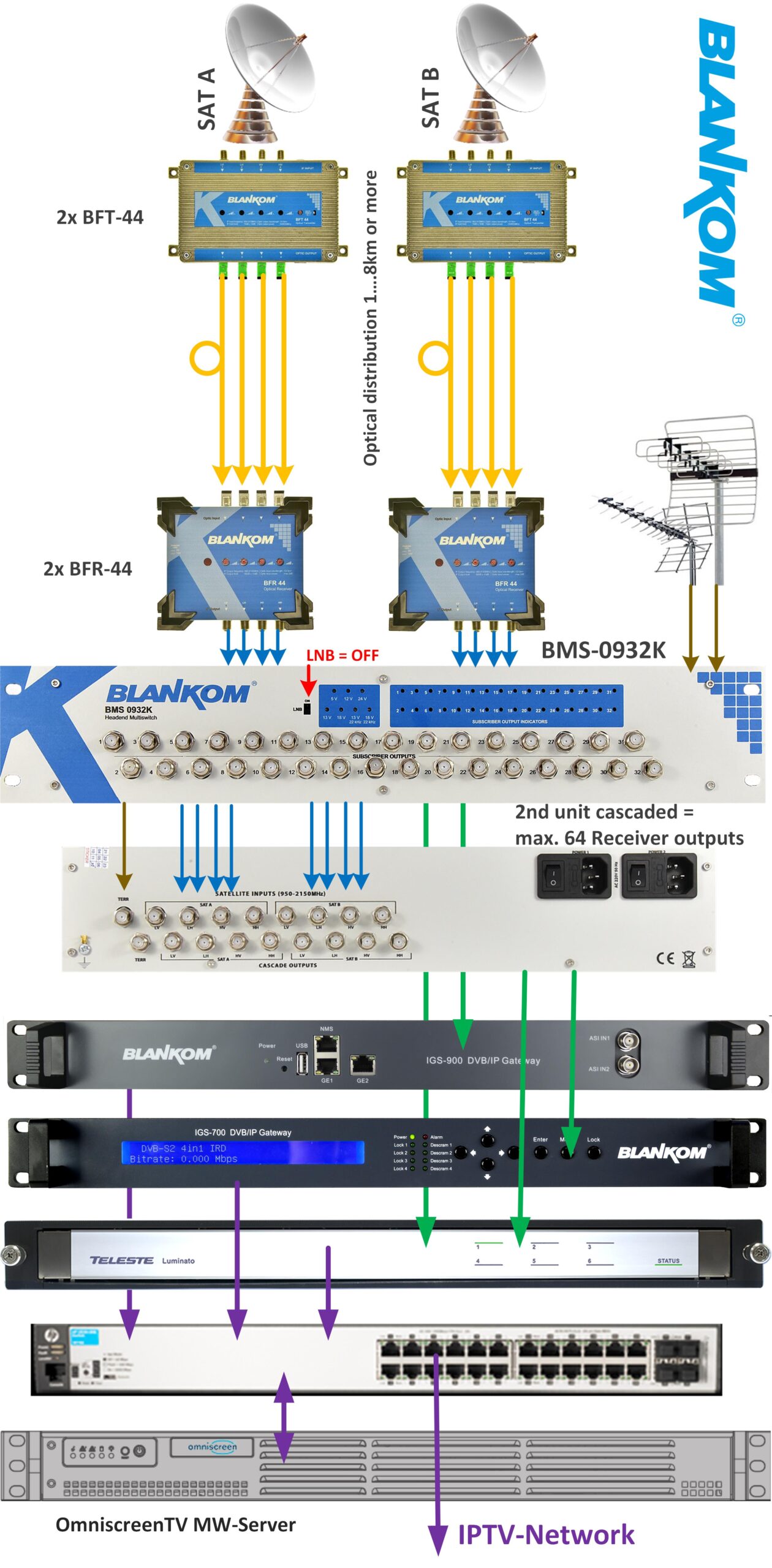

DVB-C (QAM) Kopfstelle mit BLANKOM Multiswitch
Kapazität: Alle TV-Kanäle von 32 Transpondern in 4 Satelliten und von lokaler DVB-T/T2-Antenne, gemultiplext in 32 DVB-C (QAM) Pakete
Ausrüstungsliste:
- 1 Stück BLANKOM BMS-1732 Kopfstellen-Multischalter
- 1 Stück BLANKOM IGS-924 DVB/IP Gateway
- 1 Stück BLANKOM IGS-700/84 DVB/IP Gateway
- IP-zu-QAM-Modulator
- IPTV-Managementsystem
Technische Spezifikationen
| Typ | BMS-0512 | BMS-0932/-1732 |
| Eingänge | 5 IN: 4x SAT, 1x TER | 9/ 17 IN: 4x 4x SAT, 1x TER |
| Teilnehmer | 12 | 32 |
| Impedanz Ein- und Ausgänge | 75 Ohm F-Buchse | |
| Frequenzbereich SAT | 950 … 2400 MHz | |
| Frequenzbereich TER | 40… 862 MHz | |
| Trunk-Ausgänge | 5 (4x SAT + 1x TER) | 9/17 (2/4x 4x SAT + 1x TER) |
| Einfügedämpfung SAT | -2 dB ±0,5 dB | -2… 0 dB ±2 dB / -5… -2 dB ±2 dB |
| Einfügedämpfung TER | -1 dB ±0,5 dB | -2dB ±2dB / -3dB ±3dB |
| Durchgangsverlust SAT | -2 … +2 dB ±1 dB | -2… –4 dB ±2 dB / –2… –5 dB ±2 dB |
| Durchgangsverlust TER | +4dB ±1dB | -2dB ±4dB / -4dB ±2dB |
| Isolierung TER/SAT | 30 dB typ | |
| max. Ausgangspegel SAT (IMD3 35dB) gem. EN 50083-3 | 105 dBµV | |
| max. Ausgangspegel TER (IMD3 60dB) | 88 dBµV | 90 dBµV |
| Isolierung H/V | 30 dB typ. | |
| Eingangsrückflussdämpfung SAT | > 10dB | |
| Eingangsrückflussdämpfung TER | > 10dB | |
| LNB-Versorgung an allen LNB-Eingängen | durch 2x int. Netzteil 15V DC 3,3A oder per Fernzugriff über Stammleitungen |
|
| max. LNB-Versorgungsstrom | 800mA | 1600mA |
| Ausgangsrückflussdämpfung SAT | > 10dB | |
| Ausgangsrückflussdämpfung TER | > 10dB | |
| Stromverbrauch (von Empfängern) | 35mA | 35mA / 68mA |
| Stromverbrauch Multischalter | 280…305mA | |
| Internes Netzteil 2x redundant | 90… 230 VAC bis 15 VDC 3,3 A | |
| Abmessungen (L x B x H) | 482 x 310 x 90 mm (2HE) | |
| Schaltbefehle | 13/18 V, 0/22 kHz, DiSEqC 1.0 | |
| Gewicht | Das. 3200g | ca. 3250 g / 3500 g |
| Betriebstemperaturbereich | -20… 50 °C | |
| Arten von AC-Steckverbindern | 2x IEC (Strom) Stecker | |
Die Werte für die optionalen terrestrisch-passiven Versionen variieren.
Klasse A gilt möglicherweise nur für SAT-ZF für einige Produkttypen > 9 Eingänge.
Verbesserungen der Messwerte können während des Produktlebenszyklus erfolgen und sind in diesem Datenblatt möglicherweise nicht aktuell.
Alle Multischalter bis 9 IN und 16 OUT sind voll CLASS A konform.
Alle Modelle sind SAT-ZF Klasse A.
Die Spezifikationen können ohne vorherige Ankündigung geändert werden.
