DVB / IP Umsetzer

IGS-700

DVB to IP Gateway BLANKOM IGS-700

Data Sheet

User Manual

Software

NMS for IRENIS/BLANKOM EMU, IGS & IRD series :: SNMP NMS V4.0.0

BLANKOM IGS-700

Der BLANKOM  IGS-700 konvertiert den Inhalt von 4x Satellitentranspondern zu IP Streams als SPTS für IPTV oder MPTS. Es sind 4x CI-Slots für CA Module eingebaut, die TV Services, die von den RF-IN, ASI-IN oder IP Eingängen zugeführt werden, entschlüsseln können.

  • 4 Tuner Eingänge DVB-S/S2 (DVB-C, DVB-T/T2 Optional)
  • 1 ASI & 4 MPTS IP (UDP) Eingang
  • 4x CAM’s für Multi-Service-Decryption von RF / ASI / IP (CI+ wird nicht unterstützt)
  • BISS Entschlüsselung
  • IP (48 SPTS, 4 MPTS) über UDP und RTP / RTSP Ausgang
  • CBR / VBR support: Null-Packet Filter auswählbar
  • CA-Flag-Filter selektierbar
  • 4x  ASI Ausgänge für Tuner/IP Durchgang (eins-zu-eins: pass through)
  • Unterstützt max. 128 x PID Re-Mapping pro Eingang
  • LCD Anzeige, Bedienung über Frontplattentasten sowie Bedienung über Web-Browser
  • Firmware Update über das Internet remote oder lokal
  • DiSEqC Unterstützung
  • Professionelle Qualität, sehr gutes Preis-Leistungsverhältnis

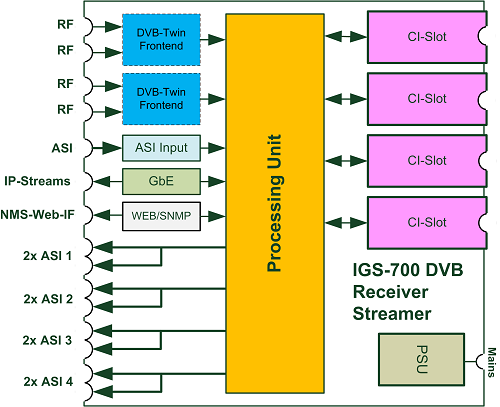

Der BLANKOM IGS-700 DVB Receiver – IP Streamer kann maximal 48 SPTS und 4 MPTS streamen die parallel als 4x Dual-ASI Ports ausgegeben werden können.

Aus weiteren Inputs wie IP-IN (4x MPTS) sowie 1x ASI können weitere Services kombiniert oder re-multiplexed werden. Der Prozessor unterstützt bis zu 128 x PID-Mapping pro Eingang.

Jeder Eingang kann über ein CA-Modul (max. 4 CI-Slots) mit Multiservice decryption (MSD) entschlüsselt werden.

Features

BLANKOM IGS-700 is a DVB/IP Gateway, which has four DVB-S/S2 tuners (DVB-C, DVB-T/T2 optional), de-scrambling and de-multiplexing functions in one case to convert RF signals into TS output.

It is in a 1U case which supports 4 tuner inputs, 1 ASI and IP. The 4 CAMs/CIs accompanied can descramble the programs coming from encrypted RF, ASI or IP. The CAM is multiprogram capable.

To meet customers various requirements, IGS-700 is designed to de-mux programs from any input, from RF, ASI or IP.
It is capable to generate 48x SPTS and 4x MPTS streams in UDP, RTP/RTSP.

Application

Converting the content of 4x satellite transponders into IP, for generating SPTS or MPTS IPTV content.

Technical Specifications

Function DVB / IP Gateway with 4x RF input, 4+1 ASI input, IP port.

INPUT

  • RF 4x RF DVB-S/S2 (DVB-C, DVB-T/T2 optional), F type 1×ASI input for de-mux, BNC interface
  • IP 4x MPTS IP input for de-mux (UDP)

TUNER

  • DVB-S
    Input frequency: 950-2150 MHz
    Symbol rate: 2-45 Msps
    Signal strength: -65 -25 dBm
    Constellation: ½, 2/3, ¾, 5/6, 7/8 QPSK
  • DVB-S2
    Input frequency: 950-2150 MHz
    Symbol rate: QPSK 1-45 Msps, 8PSK 2-30 Msps
    Code rate: ½, 3/5, 2/3, ¾, 4/5, 5/6, 8/9, 9/10
    Constellation: QPSK, 8PSK
  • DVB-C (optional)
    J.83A (DVB-C), J.83B, J.83C 47 – 860 MHz
    Constellation: 16/32/64/128/256 QAM
  • DVB-T/T2 (optional)
    44 – 1002 MHz
    Bandwidth: 6, 7, 8 MHz

OUTPUT

  • ASI 4 groups BNC interface, for RF or IP in passthrough (one-to-one)
  • IP 48x SPTS over UDP, RTP/RTSP. 1000M Base-T Ethernet interface (unicast/multicast) 4x MPTS over UDP, RTP/RTSP. 1000M Base-T Ethernet interface, for RF in passthrough (one-to-one)

SYSTEM

  • Control LCD/keyboard, network management (WEB NMS), English menu

GENERAL

  • Dimensions 482mm × 400mm × 44.5mm, 19” 1U, 3 kg
  • Power AC 110V±10%,50/60Hz or AC 220V±10%, 50/60Hz
  • Temperature 0~45℃ (operation)
